Isócronas#

Una isócrona dibuja las zonas a las que se llega desde un punto en un tiempo o una distancia: lo que queda a 20 y a 40 minutos en coche de una tienda, o a 25 km en línea recta. Con una temática base en el mapa, la leyenda dice además cuánto cubre cada zona: los clientes, la población o el importe que caen dentro. Y la matriz de tiempos y distancias da, para cada entidad de una capa dentro de la isócrona, el tiempo y la distancia por carretera desde el origen.

Antes de empezar#

Las isócronas por carretera (por tiempo o por distancia) y la matriz necesitan que el administrador haya configurado un motor de rutas en la instalación. Sin él, solo hay isócronas de distancia radial: círculos alrededor del origen. Consulte con su administrador o vea Capas geográficas.
Para que la isócrona se guarde con el mapa, tiene que poder modificar el libro. Si no, puede guardarla en un marcador.

Añadir una isócrona#

Pulse Isócrona en la barra del mapa. La barra dice «Pulse en el mapa el origen de la isócrona (Esc para cancelar)».
Pulse en el mapa el punto de origen. Sin ratón, mueva el mapa con las flechas (o encuadre una entidad con Buscar) y pulse Origen en el centro del mapa.

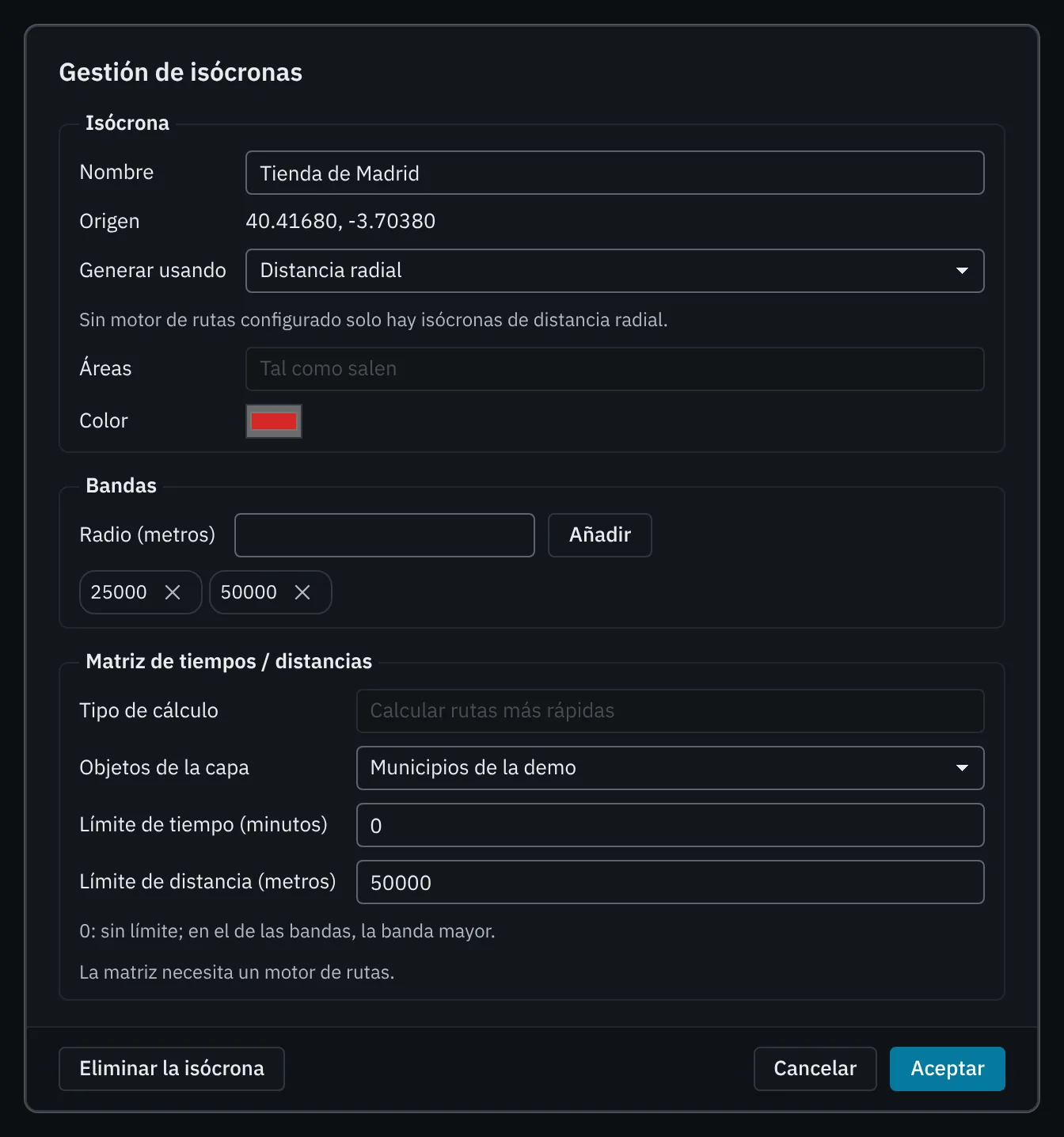

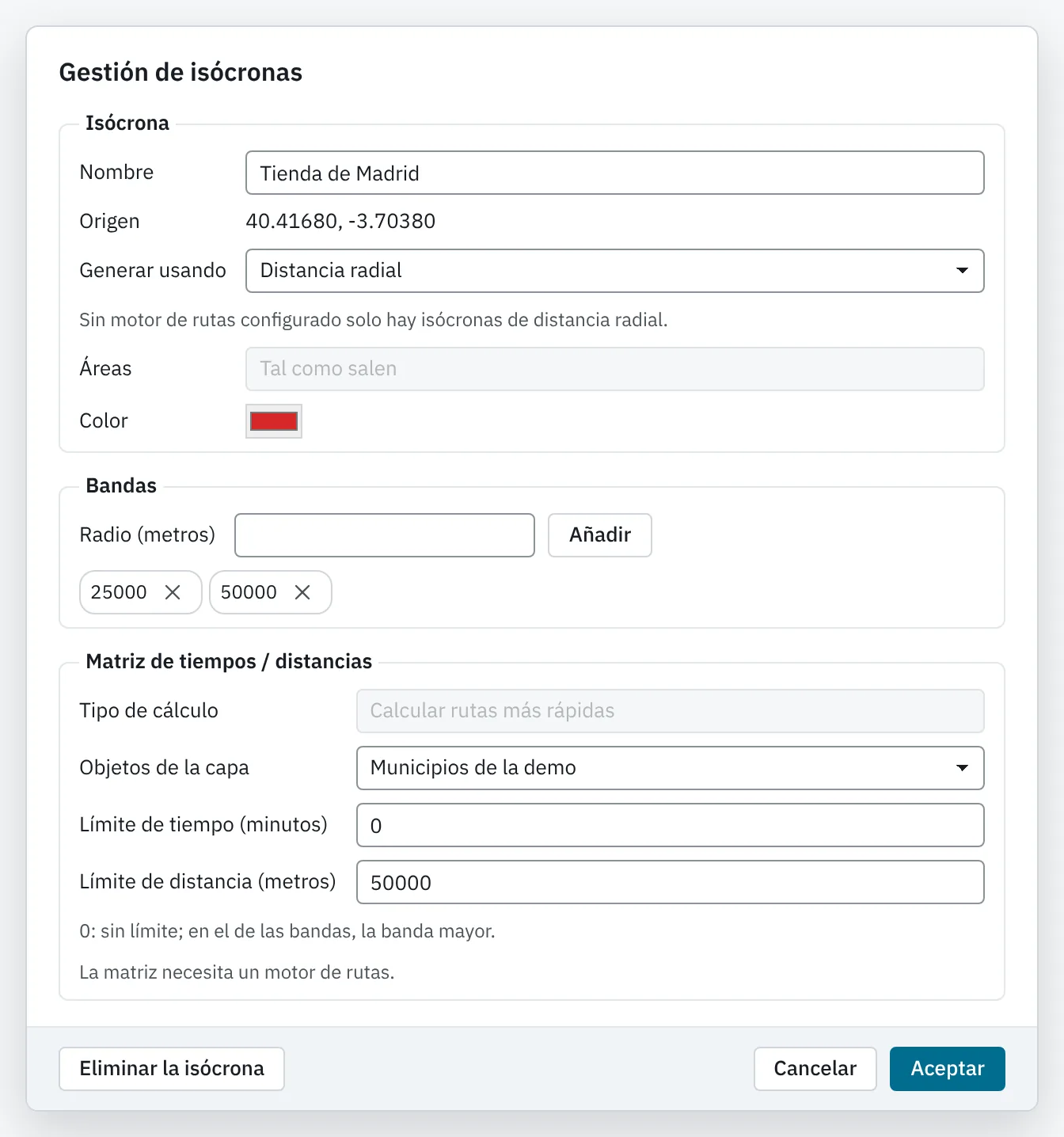

Se abre el diálogo Gestión de isócronas con el origen elegido. Complete sus opciones (abajo).
Pulse Aceptar.

La isócrona se calcula en el servidor: mientras tanto, la leyenda dice «calculando…» junto a su nombre. Al terminar, se dibuja en el mapa con una banda por límite.

Isócrona#

Opción	Qué hace
Nombre	El nombre de la isócrona en la leyenda. Empowerment Center propone «Isócrona 00001», «Isócrona 00002»…
Origen	La latitud y la longitud del punto pulsado.
Generar usando	Tiempo por red viaria, Distancia por red viaria o Distancia radial. Las que la instalación no admite están desactivadas; sin motor de rutas, el diálogo dice «Sin motor de rutas configurado solo hay isócronas de distancia radial.».
Áreas	Solo por red viaria. Tal como salen deja las áreas que da el motor; Remover huecos rellena los huecos de dentro de cada área; Remover huecos e islas además deja solo el área que contiene el origen (o la mayor).
Color	El color de la isócrona. Cada banda lleva un tono de él: el propio en la menor y más claro cuanto mayor.

Bandas#

Cada banda es un límite: 20 minutos, 40 minutos. Escriba el límite en el campo y pulse Añadir (o Intro). El campo se llama según el tipo:

Tipo	Campo	Unidad
Tiempo por red viaria	Límite de tiempo (minutos)	minutos
Distancia por red viaria	Límite de distancia (metros)	metros
Distancia radial	Radio (metros)	metros

Una isócrona admite hasta 10 bandas. El aspa de cada banda la quita. Las bandas son acumuladas: la de 40 minutos incluye lo de la de 20.

Matriz de tiempos / distancias#

Opción	Qué hace
Tipo de cálculo	No calcular, Calcular rutas más rápidas o Calcular rutas más cortas. Solo con motor de rutas; sin él, el diálogo dice «La matriz necesita un motor de rutas.».
Objetos de la capa	La capa cuyas entidades son los destinos: las que tienen su punto interior dentro de la banda mayor.
Límite de tiempo (minutos) y Límite de distancia (metros)	Solo se quedan los destinos que caen dentro de los dos límites. 0 es sin límite, salvo en el del mismo tipo que las bandas, donde 0 es la banda mayor.

La matriz llega como mucho a 500 destinos, los más cercanos en línea recta. Si había más, lo dice.

Mensajes del diálogo#

Mensaje	Qué hacer
«La isócrona necesita un nombre»	Escriba un nombre.
«Debe seleccionar una banda de tiempo o distancia»	Añada al menos una banda.
«Sin motor de rutas solo hay isócronas de distancia radial»	Elija Distancia radial.
«Matriz Tiempos/Distancias: no ha seleccionado la capa cartográfica»	Elija la capa en Objetos de la capa, o No calcular.

La isócrona en la leyenda#

En la leyenda, bajo Isócronas, cada isócrona sale con su color y su nombre, y debajo sus bandas, cada una con su tono:

Sin temática base, cada banda dice su límite: «Hasta 20 min», «Hasta 25,0 km».
Con temática base, dice lo que cubre: cuántas entidades de la temática caen dentro y, si la métrica se puede sumar (un importe, un recuento), la suma de sus valores. Por ejemplo, bajo el título «Número de Clientes que cubre», la banda «Hasta 25,0 km: 312 (18 de «Municipio»)». De una métrica que no se suma (una media, un porcentaje), solo cuántas entidades.

Una entidad cuenta entera si su punto interior cae dentro de la banda, aunque parte de ella quede fuera. Con entidades pequeñas (municipios, secciones censales) apenas se nota; con entidades grandes, el resultado es más aproximado.

Junto a cada isócrona:

Botón	Qué hace
Matriz	Solo si tiene matriz calculada: abre la matriz (abajo).
Cambiar … (el lápiz)	Abre su diálogo para cambiarla. Eliminar la isócrona, al pie del diálogo, la quita del mapa.

Si el cálculo falla (el motor no responde, el origen está fuera de su red, un límite que el motor no admite), la isócrona dice «falló» y, debajo, el motivo. Si solo falla la matriz, la isócrona conserva sus áreas.

La matriz de tiempos y distancias#

Pulse Matriz junto a la isócrona. El diálogo dice qué se ha calculado («Rutas más rápidas hasta los objetos de la capa «…»: 18 alcanzados de 20», con los que no tienen ruta o quedan fuera de los límites) y lista los destinos:

Columna	Qué es
Clave y Nombre	La entidad de destino. Pulse su nombre (o su fila) para verla en el mapa.
Minutos	El tiempo por la ruta.
Metros	La distancia por la ruta.

Los destinos van ordenados por tiempo (rutas más rápidas) o por distancia (rutas más cortas). Exportar a Excel descarga la matriz en una hoja.

Nota

Si la instalación usa OpenRouteService como motor de rutas, la matriz solo calcula rutas más rápidas: con Calcular rutas más cortas, la isócrona se dibuja, pero su matriz falla con el motivo «OpenRouteService no calcula matrices de rutas más cortas: use las más rápidas».

Cuándo se calculan#

Las isócronas se guardan con el mapa con sus opciones, no con sus áreas: al procesar el documento se vuelven a calcular.
El servidor recuerda durante un tiempo las respuestas del motor de rutas, así que volver a procesar un mapa o aplicar un marcador con la misma isócrona no repite el cálculo.
En el portal, quien abre un mapa publicado también ve sus isócronas; la matriz en Excel es solo de la aplicación.
